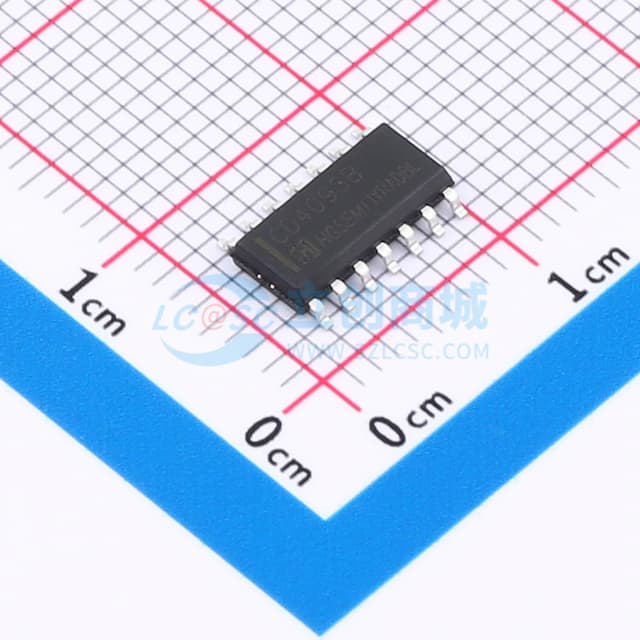

具有施密特输入特性的2输入与非门
扩展库- 品牌名称
- HGSEMI(华冠)
- 厂家型号
- CD4093BM/TR
- 商品编号
- C194332
- 商品封装
- SOIC-14
- 商品毛重
- 0.000294千克(kg)
- 包装方式
- 编带
商品参数
传播延迟(tpd):130ns@5V,51pF,传播延迟(tpd):60ns@15V,51pF,传播延迟(tpd):70ns@10V,51pF,功能特性:-,工作温度:0℃~+60℃,工作电压:3V~15V,拉电流(IOH):13.7mA,灌电流(IOL):32.5mA,系列:4000系列,输入低电平(VIL):1V~1.8V,输入低电平(VIL):4V~5.4V,输入通道数:2,输入高电平(VIH):3.2V~4V,输入高电平(VIH):8.8V~9.5V,输出低电平(VOL):0.05V,输出高电平(VOH):4.95V,输出高电平(VOH):9.95V,输出高电平(VOH):14.95V,通道数:4,逻辑类型:与非门,静态电流(Iq):1.2uA
找到类似商品：0 种查看类似商品
| 属性 | 参数值 | 其他 |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 传播延迟(tpd) | 130ns@5V,51pF | |
| 传播延迟(tpd) | 60ns@15V,51pF | |
| 传播延迟(tpd) | 70ns@10V,51pF | |
| 功能特性 | - | |
| 工作温度 | 0℃~+60℃ | |
| 工作电压 | 3V~15V | |
| 拉电流(IOH) | 13.7mA | |
| 灌电流(IOL) | 32.5mA | |
| 系列 | 4000系列 | |
| 输入低电平(VIL) | 1V~1.8V | |
| 输入低电平(VIL) | 4V~5.4V | |
| 输入通道数 | 2 | |
| 输入高电平(VIH) | 3.2V~4V | |
| 输入高电平(VIH) | 8.8V~9.5V | |
| 输出低电平(VOL) | 0.05V | |
| 输出高电平(VOH) | 4.95V | |
| 输出高电平(VOH) | 9.95V | |
| 输出高电平(VOH) | 14.95V | |
| 通道数 | 4 | |
| 逻辑类型 | 与非门 | |
| 静态电流(Iq) | 1.2uA |
