一、定义
机械干涉是指元器件之间、元器件与工艺边之间、拼板板边器件之间发生物理碰撞或空间冲突的现象。在嘉立创SMT产线中，机械干涉问题一旦在贴片或回流焊阶段暴露，往往已造成实际的器件损伤或批量移位，属于"发现即损失"的设计缺陷。
二、设计规范说明
· 板边器件与工艺边干涉：器件不得伸入工艺边区域，有此设计需修改。嘉立创SMT产线采用轨道式传送，工艺边区域内有器件将被轨道夹持或撞飞，属产前DFM审查必检项。
· 拼板板边器件互相干涉：板间器件不得碰撞，必要时增加镂空部分以避免干涉。
· 插件引脚与贴片元器件互相干涉：插件引脚附近5mm内有贴片元器件，无法进行波峰焊。
· 有贯穿PCB固定脚的器件：需后贴装该面，无法后贴装则需客户改方案。
· 物料间距设计过窄：间距不足会导致贴片机吸嘴无法正常操作，属于高风险设计。
· 工艺边上严禁放置任何器件。
· 拼板间板边器件区域镂空，避免碰撞。
· 双面贯穿固定脚需错开≥5mm，长度不超板厚。
· 物料间距满足吸嘴操作空间。
✅ 规范设计示例
[✅ 图片位置] 元器件的机械干涉相关设计规范参数标注示意：有器件伸出板边时可以设置镂空区域防止干涉
[✅ 图片位置] 设计规范正面示例：插件引脚与贴片元件的规范距离，建议≥5mm

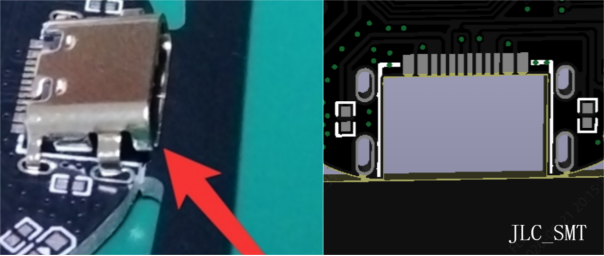

[✅ 图片位置] 元器件的机械干涉相关设计规范参数标注示意：有器件伸出板边时设置镂空区域设计
三、问题说明
· 器件伸入工艺边，轨道夹坏或撞飞
· 拼板间器件互相碰撞，本体破损
· 双面固定脚互顶，器件无法贴平
· 间距过窄，吸嘴碰撞已贴器件致批量移位
❌ 错误示例

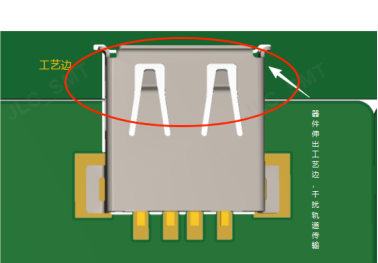

[❌ 设计错误示例] ：器件伸出板边到工艺边上，干扰轨道传输

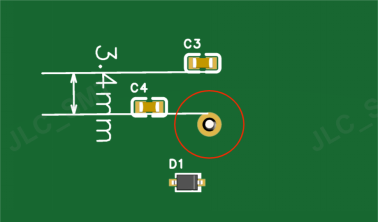

[❌ 图片位置] 错误示例二：贴片元件距离插件引脚＜5mm，干扰波峰焊加工

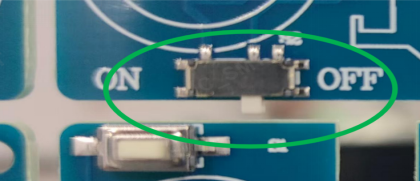

[❌ 错误示例三] ：元器件的机械干涉导致的焊接缺陷/生产问题实拍
[❌ 错误示例四] ：插件引脚5mm内有贴片元器件，导致无法进行波峰焊
四、结语
机械干涉是最典型的"设计阶段感知不到，生产中立即暴露"的问题类型。一旦发生，轻则造成单板器件损伤需要返修，重则轨道撞击导致拼板整条报废，损失不可逆转。嘉立创SMT工艺团队建议：设计阶段务必进行全板3D干涉检查，确认工艺边、拼板间隙、插件面与贴片面之间的空间关系；对于拼板之间器件伸出板边的设计，必须设置镂空区域。
▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。
官方文献佐证
本文档的设计要求参考了以下国际行业标准：
1. IPC-A-610H《电子组件的可接受性标准》
2. IPC-7351B《表面贴装设计与焊盘图形标准通用要求》——Design Rules（元件布局与工艺边安全距离、拼板间元件间距的设计规则）。
3. IPC-2221C《印制板设计通用标准》——材料与机械设计（预留充足的装配和维修操作空间）。
机械干涉防范要求基于上述标准。
