一、定义
焊盘尺寸必须与所选元器件的封装类型和尺寸一一对应，这是保证焊接质量的最基本前提。在嘉立创SMT日常生产中，焊盘与器件封装尺寸不匹配是导致贴片后产生批量不良频次最高的事项之一。
二、设计规范说明
· 焊盘尺寸应与元件封装严格匹配，杜绝"小焊盘焊大器件"或"大焊盘焊小器件"。
· 小焊盘焊大器件（如0805器件配0603焊盘）→ 炉后易偏移。
· 大焊盘焊小器件 → 回流焊时两端热容量不均导致立碑。
· 焊盘与器件引脚无法形成电气连接 → 直接无法焊接。
· 设计时应参考IPC-7351标准及元件数据手册推荐焊盘尺寸。
· 焊盘设计参照官方标准及器件规格书
· 焊盘尺寸与器件封装一一对应
· 器件有定位柱时，PCB上设对应定位孔

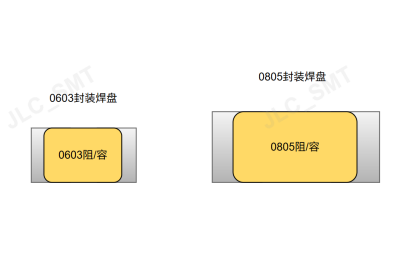

· 图片位置：0603器件居中放置在0603标准焊盘上，焊端完全落在焊盘内，焊料饱满对称
✅ 规范设计示例
[✅ 图片位置] 设计规范正面示例：焊盘与器件封装的一致性的标准/规范设计方案
三、问题说明

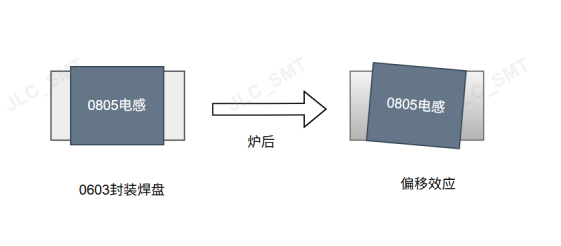

· 小焊盘配大器件（如0805器件0603焊盘）：焊膏不足，器件不稳偏移

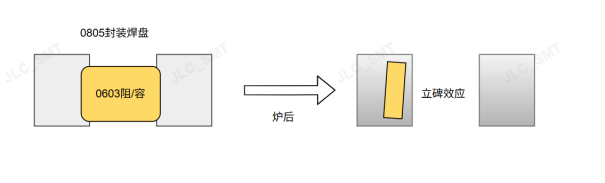

· 大焊盘配小器件（如0603器件0805焊盘）：焊膏量多，两端热容量不均→立碑率极高
· 焊盘间距与器件引脚不匹配：无法形成焊点或桥连
· 器件有定位柱但PCB无孔：器件无法就位
· 元器件大，焊盘小，炉后易发生偏移
· 元器件小，焊盘大，炉后容易立碑
· 元器件引脚与焊盘间距不匹配
· 以上异常情况有极大概率会导致生产出现不良，而且会直接影响到交付。小概率情况下，可以换与焊盘封装一致的元器件来解决这个问题，根本的解决方式还是要在设计时就使用与焊盘封装一致的元器件。
❌ 错误示例
[❌ 图片位置] 错误示例一：焊盘与器件封装的一致性不规范的典型场景
[❌ 图片位置] 错误示例二：焊盘与器件封装的一致性不规范的典型场景

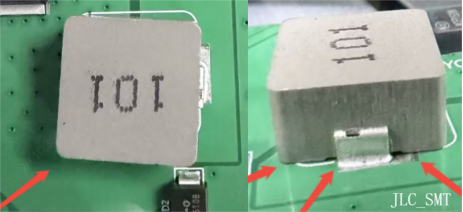

[❌ 图片位置] 错误案例实拍：小焊盘大封装

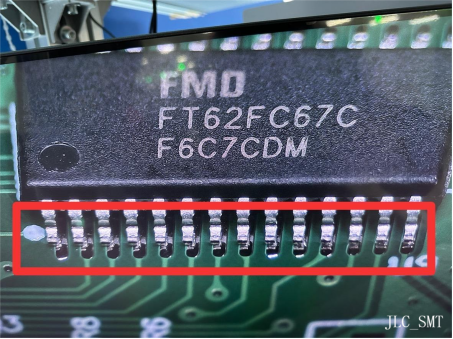

[❌ 图片位置] 错误案例实拍：焊盘与器件封装不一致，引脚间距不同
四、结语
焊盘与封装不匹配是反复出现且最容易被设计者忽视的问题。嘉立创SMT工艺团队强烈建议：设计阶段务必以IPC标准和器件规格书为基准绘制封装，并在投板前使用嘉立创DFM检查工具做一轮全板封装一致性校验。一个正确的封装设计从源头上决定了产品良率的上限，后续的设备精度、工艺优化都只能在这个上限之内发挥作用。嘉立创愿与客户一同，从设计源头把控品质，让每一块板子都能一次通过、可靠运行。
▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。
官方文献佐证
本文档的设计要求参考了以下国际行业标准：
1. IPC-7351B《表面贴装设计与焊盘图形标准通用要求》——Land Pattern Calculation（焊盘尺寸计算公式），及各封装类型焊盘图形设计（附录含从0201到大型BGA的焊盘尺寸推荐值表）。
2. IPC-A-610H《电子组件的可接受性标准》——表面贴装焊点连接（焊点形状、焊料填充高度、侧面圆角的验收标准）。
3. IPC-J-STD-001J《焊接电气与电子组件的要求》——焊接工艺要求（焊盘设计是确保焊点可靠性的前提条件）。
焊盘与封装一致性的设计依据来源于上述标准。
