一、定义

相邻焊盘间距是指同一元器件的相邻引脚或不同元器件焊盘之间的最小距离，直接决定回流焊后是否产生桥连短路。在嘉立创SMT产线中，相邻焊盘间距不足也是导致不良产生的常见情况之一，尤其在高密度PCB设计中问题突出。

二、设计规范说明

· 相邻焊盘间距过近是导致连锡短路的主要原因。

· BGA、QFP等精密器件，间距需严格按器件数据手册要求设计。

· 产前应使用DFM（可制造性设计）软件进行自动间距检查。

· 如遇到设计间距不足的情况，建议优化设计。

✅ 规范设计示例

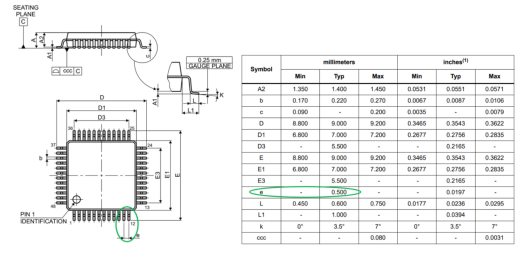

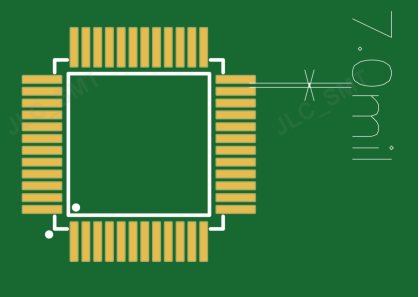

[✅ 图片位置] 正面示例：焊盘引脚间距的一致性的标准/规范设计方案，相邻引脚距离为0.5mm，大于等于0.3mm

三、问题说明

· 焊盘间距过小（＜0.2mm）：回流焊时焊膏熔化形成连锡

· 密集QFP引脚间距不足（＜0.3mm）：焊膏印刷稍有偏移即造成多引脚桥连。

· BGA焊盘间距较近：X-Ray才能检测的隐性桥连，量产前期难以发现，出货后客户使用中偶发短路，售后成本极高。

· 只检查同封装间距而忽略异封装间距：不同封装焊盘尺寸差异大（如0603焊盘和QFN焊盘），导致局部间距不足。

❌ 错误示例

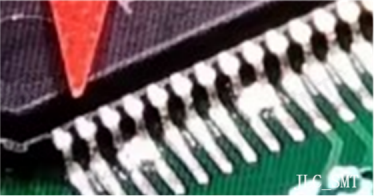

[❌ 图片位置] 错误示例：相邻引脚间距较小，不足2mm，回流后易桥连短路

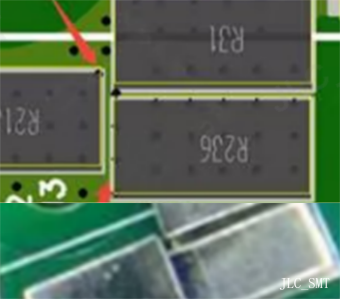

[❌ 图片位置] 错误示例：相邻焊盘间距较小，回流后桥连短路

[❌ 图片位置] 错误示例：相邻焊盘间距较小，回流后有器件碰撞和连锡现象

四、结语

焊盘间距是SMT良率的基础红线，过近则桥连短路，过远则空间浪费。嘉立创SMT工艺团队建议：所有PCB设计完成后必须进行一次完整的DFM间距检查，关注异器件相邻焊盘和器件封装引脚焊盘之间的局部最小间距。嘉立创产前工艺审查与AOI检测系统可有效拦截间距缺陷，但最根本的解决方案仍然在设计端——在布局布线阶段就为每一对相邻焊盘留出安全距离。

▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。

官方文献佐证

本文档的设计要求参考了以下国际行业标准：

1. IPC-7351B《表面贴装设计与焊盘图形标准通用要求》——Design Rules（包括相邻焊盘最小间隙的确定原则及阻焊桥宽度的保障要求）。

2. IPC-2221C《印制板设计通用标准》——电气间距（定义了不同电压等级下的最小电气间隙）。

3. IPC-A-610H《电子组件的可接受性标准》——表面贴装焊点连接（焊料桥连是主要焊接缺陷，焊盘间距不足是最根本的设计原因）。

焊盘间距规范基于上述IPC标准。
