一、定义

不耐高温元器件是指无法承受标准无铅回流焊峰值温度（约240–255°C）的元器件。在嘉立创SMT产线工艺审查中，不耐高温器件的识别与处理方案确认是投产前最重要的准备工作之一，直接决定了整板回流焊工艺窗口的选择。

带塑料外壳的连接器、插座、开关等（塑料在高温下易软化变形）；

对温度敏感的传感器（如温湿度传感器、气体传感器等，高温可能导致标定漂移或永久失效）；

部分电解电容、蜂鸣器、电池座、LCD显示屏等；

光学器件（如LED透镜、光模块等，高温可能导致透光率下降或结构变形）。

二、设计规范说明

· 产前确认：查询器件数据手册中的耐温参数（峰值温度和耐受时间），与回流焊工艺参数进行比对。若无耐温参数，需进行过炉测试：选取10–20个样品，经回流焊后检查外观（无变形、熔化）和电气性能，测试合格方可批量生产。

· 工艺调整：若器件耐温不达标，评估是否可采用低温锡膏工艺（回流峰值170~180℃；局限性包括抗疲劳性差、不适用于高温工作环境），或将该器件改为回流焊后手工焊接。

· 客户沟通：告知客户不耐高温器件的风险，询问是否接受后焊方案或更换耐温更高的器件型号。需书面确认客户意见。

· 生产标记：对不耐高温器件在BOM和工单中做明显标记，防止误上机过炉。

✅ 规范设计示例

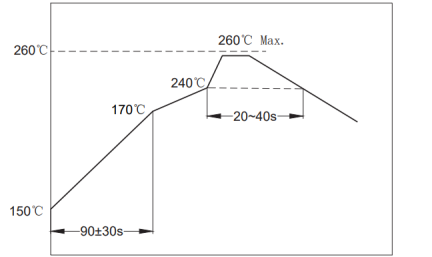

[✅ 图片位置] 正面示例：不耐高温元器件的标准/规范选型方案，最大耐温260℃

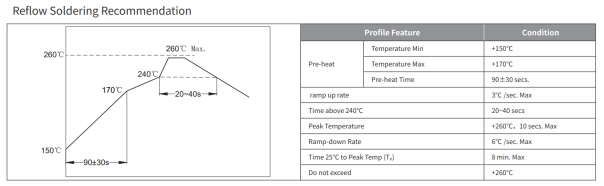

[✅ 图片位置] 不耐高温元器件相关设计规范参数标注示意：关键参数

三、问题说明

· 外观变形：塑料壳体在回流焊高温下软化、起泡、塌陷，导致器件无法正常装配或外观不良。

· 电气性能劣化：传感器等精密器件在高温下内部元件老化，参数漂移超出规格范围。

· 功能完全失效：极端情况下器件内部开路或短路，整板功能报废。

· 隐性故障：器件外观无明显变化，但性能已受损，后期使用中存在可靠性隐患，最难排查。

❌ 错误示例

[❌ 图片位置] 错误示例二：不耐高温元器件导致的焊接缺陷/生产问题实拍，元件发黄有裂纹

四、结语

在生产中，不耐高温器件是最需要前置沟通和协同决策的问题类型。一旦误将不耐温器件投入标准回流焊工艺，造成的损失往往是整批次性的——器件壳体变形、传感器精度漂移、功能完全失效等问题无法通过返修恢复。嘉立创SMT工艺团队建议：注意器件的耐温等级，产前与嘉立创工艺工程师充分沟通；对于数据手册无耐温参数的器件，务必完成过炉验证测试再排产；对于无法适应标准回流焊的器件，明确选择低温锡膏或后焊路线并在工单中标记。嘉立创愿与客户协同，从器件选型到工艺方案再到生产执行，全链路管控耐温风险，确保每一颗器件安全地通过回流焊，稳定可靠地服役于客户产品。

▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。

官方文献佐证

本文档的设计要求参考了以下国际行业标准：

1. J-STD-020F《塑封表面贴装器件的湿/回流焊敏感性分类》——标准回流焊温度曲线（无铅工艺峰值温度约250~260℃，视封装厚度和体积不同）。

2. IPC-A-610H《电子组件的可接受性标准》——元件安装（元器件因高温导致的变形、熔化、变色、性能漂移均属不可接受损坏）。

3. IPC-J-STD-001J《焊接电气与电子组件的要求》——焊接工艺要求（焊接温度曲线应根据装配中最不耐温元器件确定，当无法耐受标准回流焊温度时可考虑低温焊料或选择性波峰焊替代工艺）。

4. IPC-7711/7721D《电子组件的返工与维修》——不耐高温焊接完成后的局部返修工艺要求。

耐温元器件处理要求依据上述标准。
