一、定义

MSD（Moisture Sensitive Device）是指对湿度敏感的SMT元件，封装材料会吸收空气中水分，回流焊高温下水汽瞬间膨胀导致元件内部开裂（爆米花效应）。在嘉立创SMT生产中，MSD器件的存储、拆封和烘烤管理是品质控制体系中最为严格的环节之一，直接关系到产品长期可靠性。

二、设计规范说明

· 采购时关注MSD等级（MSL 1-6），优先选MSL≤3的器件；

· MSD器件到货确认真空包装+HIC湿度指示卡完好；

· MSL3拆封后在车间温湿度受控环境（≤30°C/60%RH）下，暴露时间≤168h；

· 超期暴露的MSD需烘烤（125℃/24h或40℃/192h低湿烘烤）。嘉立创SMT车间配置专业烘烤设备，严格按照标准执行MSD烘烤工艺，确保去湿充分且不损伤器件。

✅ 器件湿敏等级示例

MSL 1→无限制；

MSL 2→1年；

MSL 2a→4周；

MSL 3→168h；

MSL 4→72h；

MSL 5→48h；

MSL 5a→24h；

MSL 6→使用前必须烘烤。

三、问题说明

· MSD管理是看不见但后果很严重的问题。建议客户物料到货后及时送厂，MSD元件保持真空包装原封不动交给SMT工厂。

· MSD拆封后超期暴露（超过规定暴露时间）：封装材料已吸湿，直接进行回流焊，内部水汽在217°C以上瞬间汽化膨胀，产生"爆米花效应"，芯片内部分层或封装壳体开裂。

· 爆米花效应造成的内部分层：肉眼完全不可见，芯片出厂时功能测试可能正常通过，但在客户使用数月后因内部分层扩展导致开路或短路，可靠性隐患极大。

· 真空包装破损或HIC湿度指示卡变色未察觉：来料接收时未检查真空包装完整性，已进湿的MSD被当作正常料入库，后续工序无感知风险。

· 烘烤参数不当导致二次损伤：烘烤温度过高（超过器件耐受极限）或时间不足（未充分去湿），要么烧坏器件，要么残留水汽引发爆米花效应。

· MSD未做明显标识与普通物料混放：车间管理不规范，拆封后的MSD与普通物料混放在车间环境，超过暴露时限后无人知晓，直接上线生产。

· 高MSL等级器件（MSL 4~6）管控不严：这些器件吸湿速度快、允许暴露时间短（MSL 4仅72h，MSL 5仅48h，MSL 6需强制烘烤），管理难度大，稍有不慎即超期。

❌ 错误示例

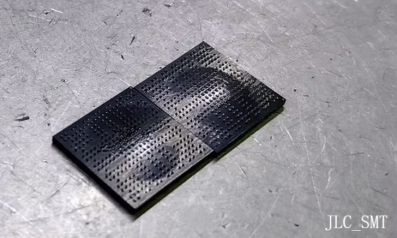

[❌ 图片位置] 错误示例：炉后产生爆米花效应

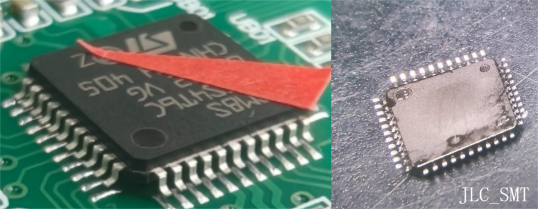

[❌ 图片位置] 错误示例：元器件鼓包

四、结语

MSD管理是SMT生产中看不见但后果很严重的质量问题。一颗未妥善烘烤的MSD器件可能在出厂测试中正常通过，却在使用数月后因内部分层扩展导致功能失效，这种隐性可靠性缺陷的售后代价远超器件本身价值。嘉立创SMT工艺团队对MSD器件实行全流程追踪管理：来料检查真空包装和HIC湿度指示卡→拆封后记录暴露起始时间→按MSL等级严格控制车间暴露时限→超期器件经专业烘烤后方可上线。核心原则：控环境、控时间、控烘烤，三级防线缺一不可。同时，嘉立创建议客户：MSD器件到货后保持真空包装原封不动，尽快送厂投产，从源头缩短暴露风险窗口。

▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。

官方文献佐证

本文档的设计要求参考了以下国际行业标准：

1. J-STD-020F《塑封表面贴装器件的湿/回流焊敏感性分类》——MSL分级标准与测试条件（定义了MSL 1-6级分级标准及爆米花效应机理）。

2. J-STD-033D《湿敏器件搬运、包装、运输和使用标准》——储存与使用条件（MSL 3在≤30℃/60%RH环境下开袋后累计暴露不超过168h）、烘焙条件（高温125℃或低温40℃低湿烘烤）。

3. IPC-A-610H《电子组件的可接受性标准》——元件安装（腔体分层/开裂是不可接受的缺陷）。

湿敏器件管理规范依据上述标准。
