一、定义

引脚变形指QFP/SOP等引线器件的引脚弯曲、不平整（共面度超标）；焊端氧化指元件焊接端子表面氧化变色，可焊性下降。在嘉立创SMT来料检验环节，引脚变形和焊端氧化是来料不合格的常见原因，此类问题一旦流入产线，将导致批量焊接不良。

二、设计规范说明

· 元件引脚共面度≤0.1mm（QFP/SOP）、BGA球共面度≤0.1mm；

· 焊端外观光亮、无变色/发黑；

· 来料用真空托盘包装，避免卷带挤压；

· 长期库存元件（>2年）使用前做可焊性测试。

✅ 规范设计示例

元器件引脚共面性良好（所有引脚底面相对水平面在同一点上）

[✅ 图片位置] 设计规范正面示例：元器件引脚焊端变形或氧化的标准/规范设计方案，引脚共面性良好

三、问题说明

· 引脚变形→部分引脚悬空→虚焊开路；焊端氧化→润湿不良→焊点机械强度不足→后期振断。这两种问题在量产后才暴露，导致整批次返工。

❌ 错误示例

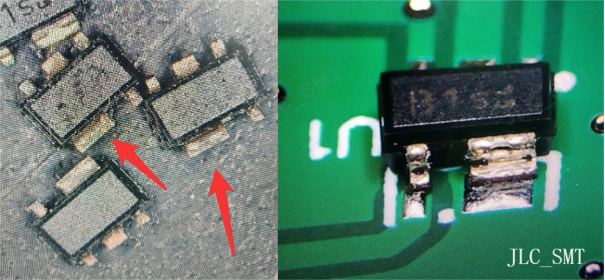

[❌ 图片位置] 错误示例一：元器件引脚焊端氧化发黑，不上锡

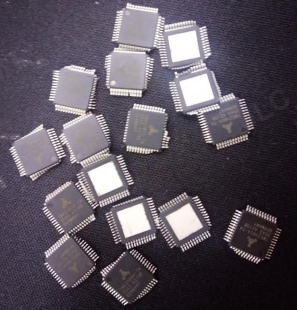

[❌ 图片位置] 错误示例二：来料元器件引脚变形，无法生产

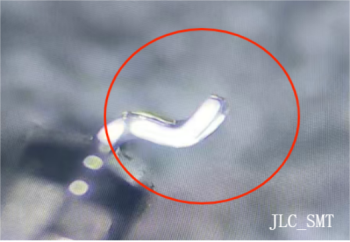

[❌ 图片位置] 错误示例三：元器件引脚不共面，过炉后会造成虚焊

四、结语

引脚变形和氧化在外观上可能只有细微差异，但在回流焊中导致的虚焊和开路的后果是确定的。在嘉立创SMT工艺团队处理的客诉案例中，因来料引脚质量问题导致的焊接不良占比不低，且此类问题往往在批量生产后期才集中暴露，返工成本远超来料筛选成本。嘉立创SMT工艺团队建议：从立创商城等正规渠道采购元器件，收货后对引脚外观进行抽样检查；长期库存元件（超过2年）在投产前务必做可焊性验证；对于QFP、SOP等细间距引线器件，推荐使用真空托盘包装防挤压变形。嘉立创来料检验环节会配合客户进行抽检确认，共同筑牢来料品质防线。

▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。
