一、定义

翻新元件指从旧板上拆下后重新打标、整形再销售的IC或模块，外观可能重新镀锡，但内部性能和可靠性已不可控。嘉立创SMT产线在来料检验环节积累了丰富的翻新料识别经验，此类元器件的使用是导致PCBA批量不良的头号隐患之一，也是嘉立创工程团队在审单和来料IQC环节重点防范的品质风险。

二、选型规范说明

· 所有物料从授权代理商/原厂采购；

· 来料检查外观一致性（丝印字体、引脚颜色、封装尺寸）；

· 可要求提供批次追溯证明；

三、问题说明

· 翻新IC性能不稳定：内部芯片经多次高温拆焊后参数漂移，上电工作一段时间后随机失效，功能测试通过率极低，批量抽检无法全覆盖。

· 翻新料引脚共面度差：拆焊后再整形的引脚高度不一致，部分引脚悬空导致虚焊开路，X-Ray全检才能发现，正常AOI无法检出。

· 翻新料可焊性差：引脚重新镀锡质量不均匀，部分焊端镀层过薄或氧化，焊接润湿不良，焊点机械强度不足，振动或温循后开裂。

· 来料批次一致性差：同一批翻新料可能来自不同厂家、不同年代、不同使用环境的旧板，电气参数离散度大，产品一致性无法保证。

· 外观以假乱真：翻新料经重新打标后与正品外观几乎一致，来料外观检查很难区分，只有上机测试或破坏性Decap分析才能确认。

· 整批产品风险：一批翻新料可能毁掉整批PCBA，返修人工成本、延误交期的违约金、客户赔偿费用远高于使用正规物料的价格差。

· 可靠性隐患：翻新料在客户使用数月后批量失效，品牌声誉受损，潜在召回成本不可估量。

❌ 错误示例

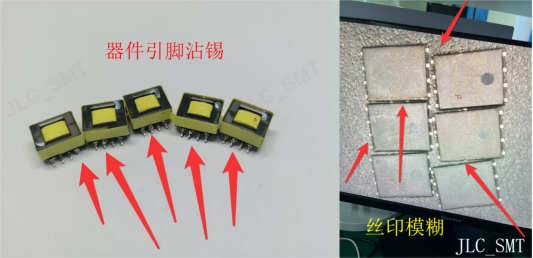

[❌ 图片位置] 错误示例：可能为回收物料，存在引脚沾锡、丝印模糊的问题

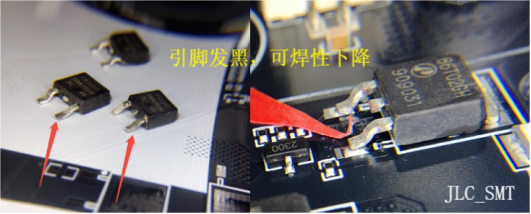

[❌ 图片位置] 错误示例：引脚氧化，可焊性降低，爬锡困难

四、结语

翻新元件是省钱的反面教材，也是嘉立创SMT产线最不愿见到客户踩入的品质陷阱。看似单价低，实则隐性成本——返工、延误、售后赔偿，甚至品牌声誉的损失——远超正规物料的价格差。嘉立创SMT工艺团队提醒：一颗翻新料的失效，足以毁掉整批产品的品质口碑。嘉立创SMT产线通过严格的来料IQC检验体系、物料批次追溯系统和专业的工程审单能力，为客户搭建起物料品质的防火墙。我们始终坚持以授权代理商/原厂渠道为唯一合规采购路径，坚决将不良的翻新料、非原厂料拦截在生产线之外，保障客户每一片PCBA的长期可靠性。

▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。

官方文献佐证

本文档的设计要求参考了以下国际行业标准：

1. IPC-A-610H《电子组件的可接受性标准》——焊接可接受性要求

2. IPC-J-STD-001J《焊接电气与电子组件的要求》——元器件要求（来料元器件的质量一致性、可焊性及可追溯性要求）。

3. J-STD-002E《元器件引线、端子、焊片的可焊性试验》——翻新/拆机元器件的可焊性测试判定依据。

4. J-STD-033D《湿敏器件搬运、包装、运输和使用标准》——翻新器件的MSL等级已失效，须重新烘烤和管控。

5. ISO 9001 质量管理体系——供应商准入与批次追溯的体系要求。

元器件来料质量要求依据上述标准。
