一、定义

非标准包装元器件是指未采用SMT贴片机标准卷带（编带）包装，无法直接装入飞达进行自动供料的元器件。SMT贴片机的标准供料方式为编带包装（卷带），元器件在编带中按固定间距排列，通过飞达自动步进送料。任何偏离此标准包装方式的器件均属非标准包装。在嘉立创SMT产线的实际接单中，包装问题是客户来料最常见的异常之一，直接影响上线效率和贴装品质。嘉立创的供料系统严格按照行业标准编带规范配置，非标准包装器件无法直接纳入自动化生产流程，需另行处理并产生额外费用。

常见非标准包装场景：

1. 管装器件：常见于SOP、QFP等芯片，以及部分连接器、光耦等。

2. 散料：客户自行拆包、剪带、或者从编带中取出的零散器件，无包装、无定向排列。 部分托盘包装：虽可适配托盘飞达，但需额外确认定位精度和治具兼容性。

3. 顶部面积小的器件（非包装维度但同样影响自动化）：部分器件顶部可供吸嘴吸附的平面区域过小，即使采用标准编带包装，也可能无法用标准吸嘴稳定抓取，需配合专用吸嘴使用。

4. 异形元器件：外形不规则、重心偏移或没有平整吸附面的器件（如部分电感、变压器、接插件等），即使采用编带包装，也可能因外形特殊而需要定制吸嘴或专用供料机构。

二、设计规范说明

· 优先选用编带包装：在元器件选型阶段，主动查询器件是否有编带包装选项，优先选择编带供货的型号。

· 与供应商确认包装方式：采购时明确要求编带包装，避免默认收到管装或散料。

· 设计阶段考虑包装兼容性：在BOM中标注器件的包装方式，提前识别非标包装并评估影响。

· 若器件无编带包装可选（如部分大尺寸SOP/QFP仅提供管装）：需提前告知客户管装料将产生装盘费用或手贴费用。

· 若器件仅提供散料/托盘包装：需与客户确认是否接受散料处理费/手贴费，或建议客户更换为编带包装的替代型号。散料无法上机，只能手贴。

· 来料检查时确认包装完整性：编带无断裂、无散落；管装两端封堵完好；托盘无变形、器件无移位。

· 嘉立创SMT包装要求：标准编带（带宽8/12/16/24mm等）可直接上机；管装料需提前确认设备兼容性；托盘料需确认托盘尺寸是否符合；散料无法直接上机，需安排手贴并产生额外费用。

✅ 规范设计示例

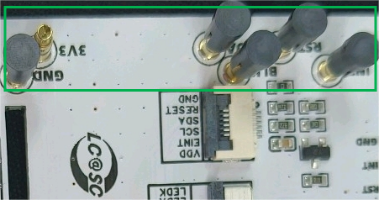

[✅ 图片位置] 设计规范正面示例：对于顶部吸取位置较少的元件，使用吸附件，在器件顶部提供吸附区域。

三、问题说明

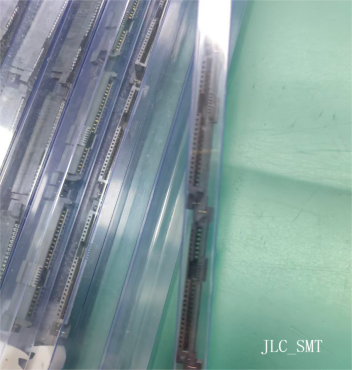

管装器件

核心问题：管装无法直接装入标准飞达，需人工装盘或手贴，导致效率下降和额外风险。

翘脚折弯风险：

· 管装器件在管内为松散排列，运输过程中相互碰撞摩擦，引脚极易弯曲变形。

· 从管内取料时，操作不当会造成二次损伤，如用力过大导致引脚折弯甚至断裂。

· 轻微翘脚需人工矫正，严重翘脚或断脚的器件只能报废处理。

装盘耗时：

· 管装器件需逐一取出并装入托盘治具，才能适配贴片机供料系统。此工序为纯人工作业，耗时长。

· 装盘过程中需保证器件方向和极性正确，一旦方向装反，贴片后还需返修。

· 预计增加工期1-2天（视器件数量而定）。

3.手贴费用：

· 若管装器件无法装入现有托盘治具（治具不匹配），则无法机贴，只能安排专人手工贴装。

· 手贴需追加手贴工程款（按器件数量核算），且手贴精度低于机贴，对操作员技能要求高。

顶部面积小元器件

核心问题：器件顶部可供吸嘴吸附的平面区域过小，无法用标准吸嘴稳定抓取

说明：

· 需选用专用吸嘴，确保吸嘴与器件顶部充分接触、吸附牢固。若器件无合适吸嘴，需定制专用吸附件，或在器件顶部预留吸附区域。

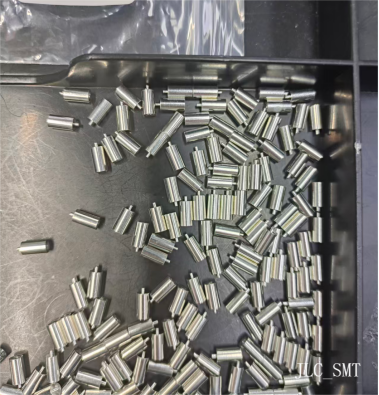

散料

核心问题：散料完全无法适配自动化设备，必须人工处理，效率最低、风险最高。

1.无法上机：

· 散料无固定排列、无定向、无保护包装，贴片机飞达完全无法识别和拾取。

· 强行上机将导致大范围抛料，甚至损坏吸嘴。

2.只能手贴：

· 散料只能由人工逐一拾取、定向、贴装，效率极低，且容易出差错。

· 容易发生极性贴反、方向贴错、漏贴等问题。

器件损伤风险：

· 散料在堆放、搬运、取放过程中，引脚和本体极易相互碰撞，造成外观损伤或隐性损坏。

3.交期显著延长：

· 人工手贴需额外编排手贴工序和人员，大幅增加加工时间。

4.管装/散料的共同问题

· 物料清点困难：管装和散料难以精确计数，来料数量与BOM需求是否匹配不易核对。

5. 品质隐患：

· 非标包装器件在反复取放、装盘过程中，静电损伤和机械损伤的概率远高于标准编带。

6.可追溯性差：

· 散料失去原厂包装后，批次信息和防伪标识可能丢失，难以溯源。

❌ 风险示例

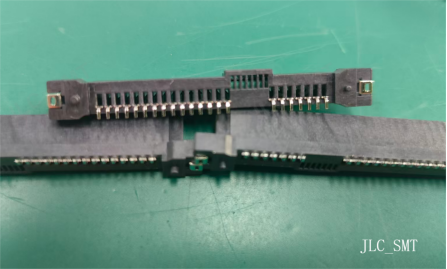

[❌ 图片位置] 示例一：非标准包装元器件不规范的典型场景，装入托盘上机贴装

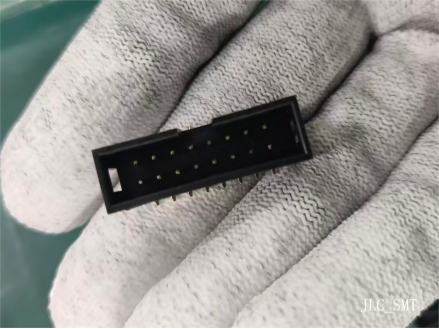

[❌ 图片位置] 示例二：非标准包装元器件，人工手贴

四、结语

编带包装是SMT自动化生产的基石，嘉立创SMT产线的全自动高速贴片体系正是建立在标准编带供料的基础之上。嘉立创工程团队在审单过程中反复发现，许多客户因元器件选型阶段未关注包装方式，导致来料后被迫接受装盘或手贴的额外成本和交期延长。嘉立创建议广大客户：在BOM设计时就对照每一项物料确认编带包装的可获得性，将非标准包装控制在最低限度。嘉立创的基础库和扩展库体系已为客户甄选了大部分市场主流编带型号，客户可优先选用体系内器件，省去自行采购和包装确认的环节。管装料虽可通过装盘工序解决，但会增加成本和交期；散料则与嘉立创的高效自动化产线天然不兼容，只能手贴，品质离散度和效率均难以满足量产要求。从源头做好包装规划，是保障SMT生产顺畅、控制成本、确保交期的最有效方式。

▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。

官方文献佐证

本文档的设计要求参考了以下国际行业标准：

1. EIA-481-E《表面贴装元器件的编带包装标准》——定义了标准编带包装的宽度系列（8/12/16/24/32/44/56mm）及编带尺寸规格。

2. IEC 60286-3《自动搬运用元器件的包装 第3部分》——表面贴装元器件连续编带包装的国际标准。

3. IPC-7351B《表面贴装设计与焊盘图形标准通用要求》—— Applicable Documents（引用了EIA-481及IEC 60286等元器件包装标准）。

包装方式选择依据上述标准。
