一、定义

器件间隔是相邻元器件本体之间的最小距离，需同时满足贴片机操作空间、回流焊热风流通和维修操作需求。在嘉立创SMT生产审查中，器件间隔不足是高频拦截项，尤其高密度PCB设计中最为常见。

二、设计规范说明

· 器件类型：元器件类型不同对于间隔的距离要求也不同。

· 最小间距要求参考：

普通贴片阻容（0402-1206）≥1mm；

晶体管、二极管≥1mm；

IC器件（QFP、BGA等）≥3mm；

发热器件与敏感器件≥5mm，必要时增加散热片。

· 器件间隔需同时考虑维修空间，确保后续维修时可顺利拆卸器件。

✅ 规范设计示例

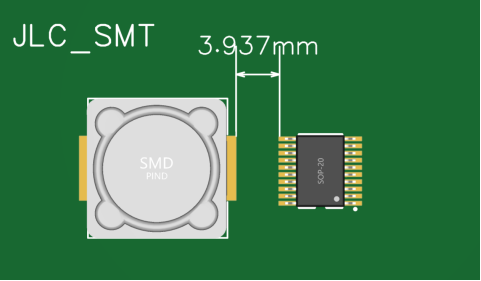

[✅ 图片位置] 设计规范正面示例：器件间隔规范的标准/规范设计方案

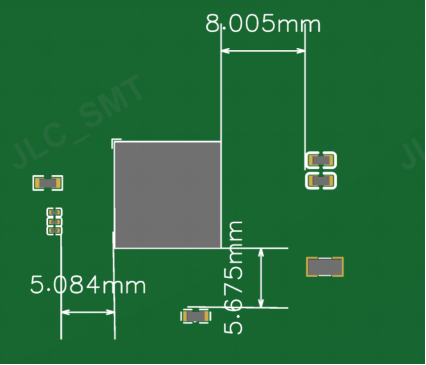

[✅ 图片位置] 设计规范正面示例：器件间隔规范的标准/规范设计方案，与热容较高器件保持距离

三、问题说明

· 间距＜0.3mm，贴片机吸嘴无法安全下降

· 高热容器件紧贴其他器件，热量被吸收导致附近器件冷焊

· IC周围无维修空间，更换需拆周边器件

· 发热器件紧邻热敏件，缩短寿命或精度漂移

❌ 错误示例

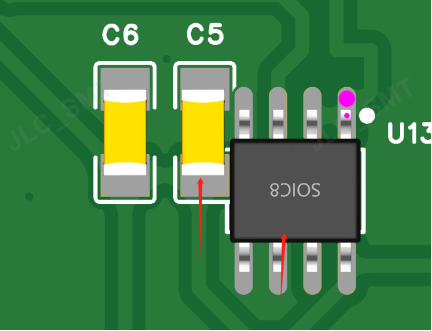

[❌ 图片位置] 错误示例一：器件间隔规范不规范的典型场景因安全距离设计太窄，导致贴装偏移

[❌ 图片位置] 错误示例二：器件间隔规范不规范的典型场景因安全距离设计太窄，导致贴装偏移，只能一边手贴处理

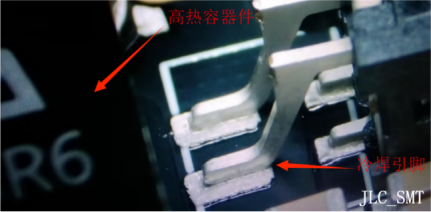

[❌ 图片位置] 错误示例三：器件间隔规范导致的焊接缺陷/生产问题实拍

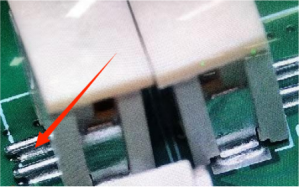

[❌ 图片位置] 错误示例四：器件间隔规范导致的焊接缺陷/生产问题实拍

四、结语

在嘉立创SMT工艺团队的日常工艺审查中，器件间隔不足是最常见的DFM风险项之一。间隔过小不仅影响贴片良率，更在后续维修阶段造成极大困扰——一颗器件的更换可能需要拆卸周边两至三颗器件，增加维修成本和损伤风险。嘉立创SMT工艺团队建议：设计布局时严格遵循最小间距规范，对发热器件与热敏器件之间预留充足散热空间（≥5mm），IC类器件四周必须预留维修工具操作空间，热容较高器件如大功率电感、变压器附近应空出距离防止相邻器件引脚冷焊。嘉立创产前工艺审查将对器件间距进行系统化检查并标记风险区域，与客户协同确认最优方案，确保产品在全生命周期内都有良好的可制造性和可维修性。

▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。

官方文献佐证

本文档的设计要求参考了以下国际行业标准：

1. IPC-A-610H《电子组件的可接受性标准》。

2. IPC-7351B《表面贴装设计与焊盘图形标准通用要求》—— Design Rules（Courtyard设计原则，确保元件间距满足贴装与返修需求）。

3. IPC-7711/7721D《电子组件的返工与维修》——返修操作须预留加热工具进出空间，间距不足将导致无法安全拆卸。

器件间距规范依据上述IPC标准。
